Panjur · teknik
Panjur: Dikme, montaj ve ölçü
Bu yazı Ferrini’nin 2015–2026 üretim, sipariş ve ihracat kayıtlarına dayanır; tutarlar yalnızca pay ve endeks olarak verilir.
- Panjur sistemi üç ana parçadan oluşur: lamellerin sarıldığı kutu, lamellerin içinde kaydığı dikmeler ve tahrik mekanizması.

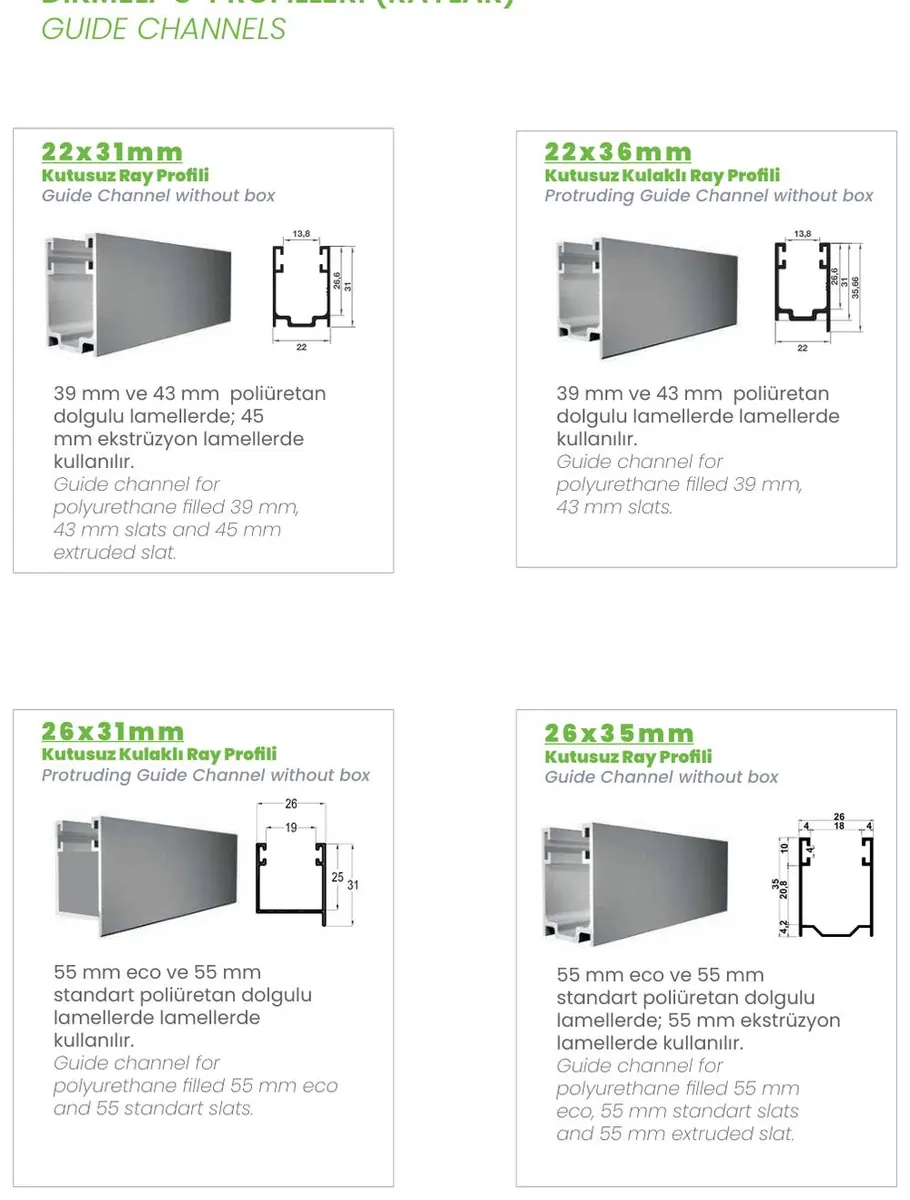

- Dikmeler kılavuz profil görevi görür ve genişlikleri lamel ölçüsüne göre değişir.

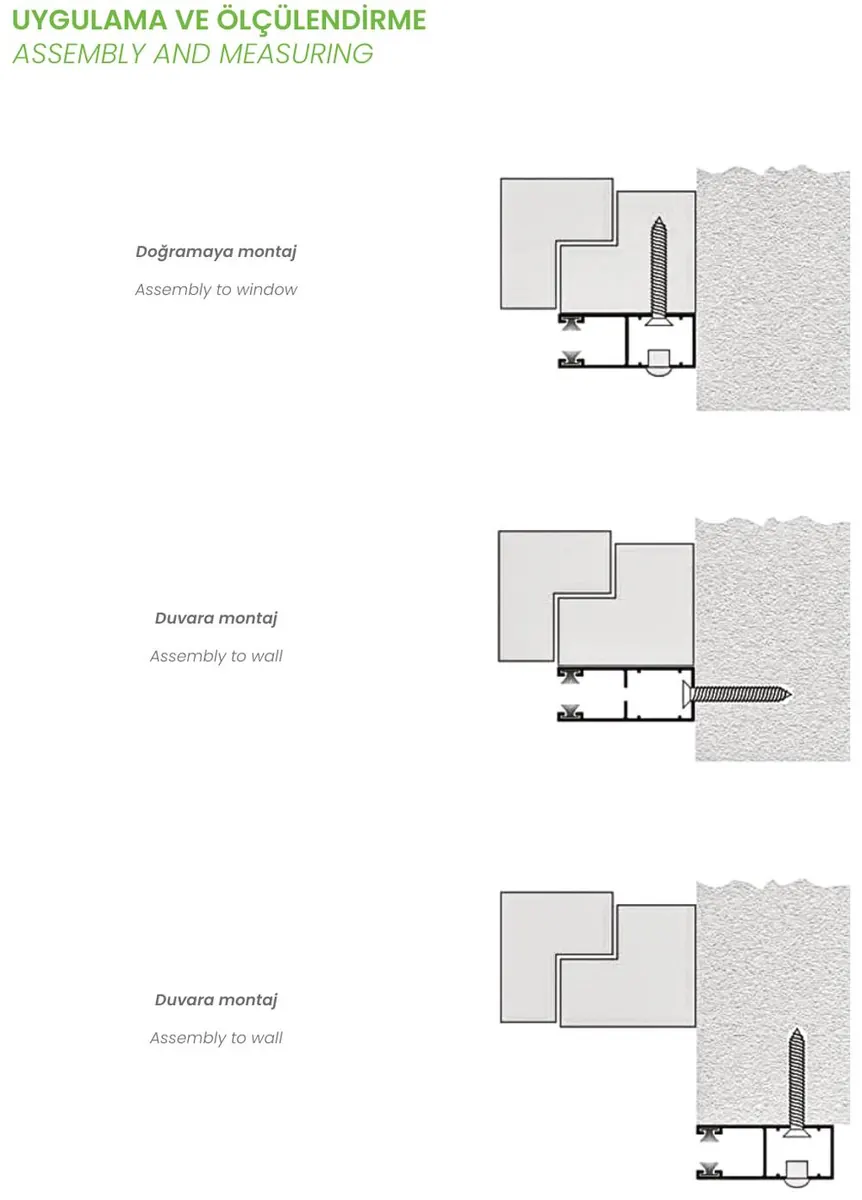

- Montaj duvara, tavana veya pencere kasasına yapılabilir.
Teknik çizimler panjuru bir bütün olarak değil, birbirine bağlı parçalar olarak gösteriyor. Bu bağlantı pratikte önemli: lamel ölçüsü dikmeyi, panjurun yüksekliği ve lamel ölçüsü kutuyu, kullanım biçimi de tahrik mekanizmasını belirler. Aşağıda parçaların birbirini nasıl etkilediği, montajda ve belgelemede nelere dikkat edildiği ve kıyı gibi zorlu koşullarda malzeme seçiminin neden önem kazandığı ele alınıyor. Bu bilgiler hem montajcı hem de ürünü şartnameye yazan mimar için önem taşıyor.
Sorularınız için Ferrini müşteri hizmetleriyle iletişime geçin: 444 4 300 · [email protected].
Panjur sistemi; lamellerin sarıldığı kutu, lamellerin içinde kaydığı dikmeler (kılavuz profiller) ve tahrik mekanizmasından oluşur. Dikme genişliği lamel ölçüsüne göre değişir; montaj duvara, tavana veya pencere kasasına yapılabilir.
Teknik çizimler Ferrini ürün kataloğundandır.
Parçalar birbirine bağlı
Lameller kutunun içinde sarıldığı için kutunun boyutu panjurun yüksekliğine ve lamel ölçüsüne göre seçilir; dikme genişliği de lamel ölçüsüyle birlikte değişir. Bu nedenle lamel ölçüsündeki sadeleşme bütün sisteme yansıyor. Ferrini’nin üretiminde 2025’te panjurların %96 kadarında 55–56 mm lamel kullanıldı ve rapor bu standartlaşmanın stok ve yedek parçayı sadeleştirdiğini belirtiyor.

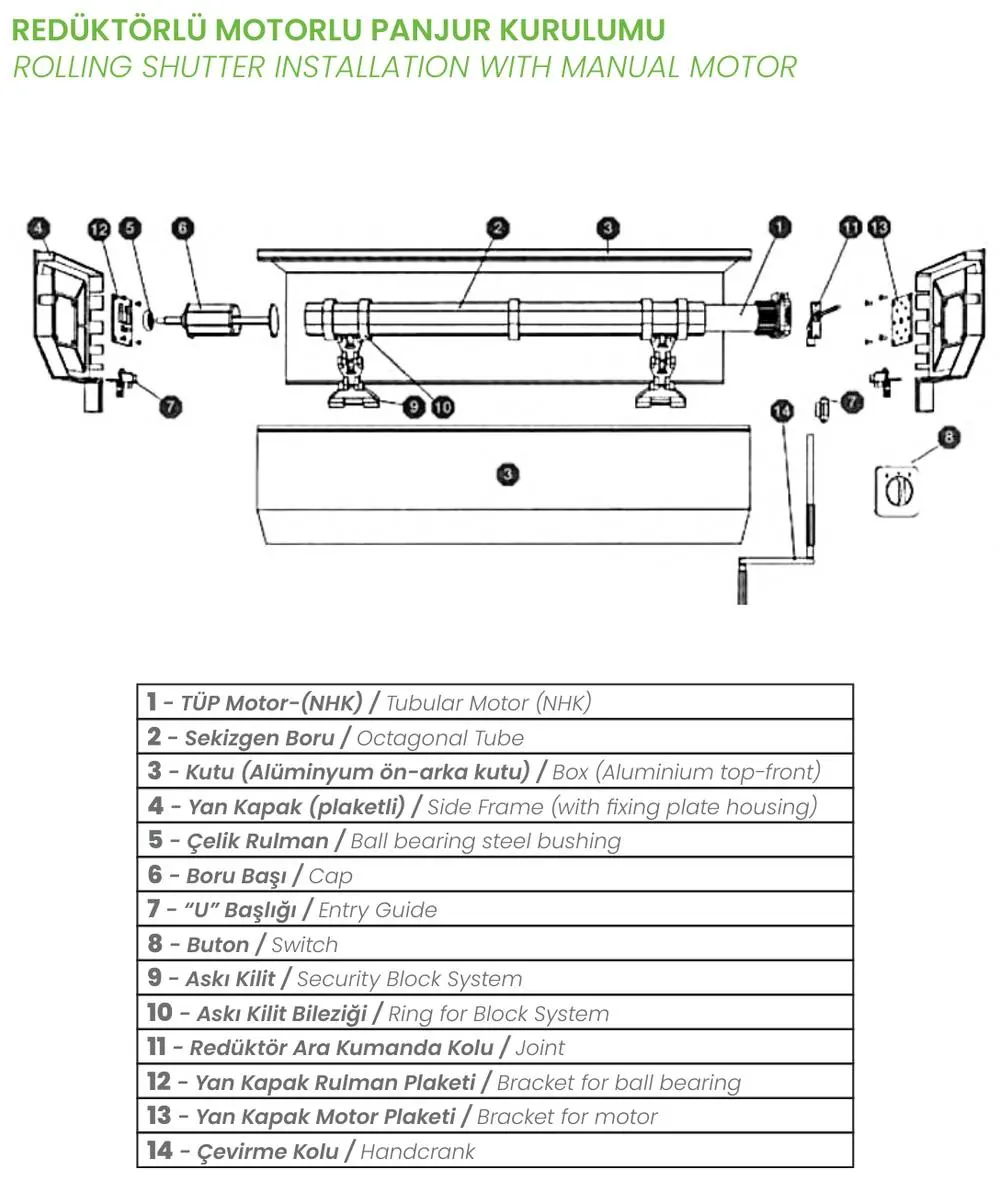

Tahrik mekanizmasında üç seçenek var: makaralı (kayışlı), redüktörlü manuel ve motorlu kurulum; redüktörlü sistem motorla da kurulabiliyor. Motorlu panjurlarda boru motor kullanılıyor ve 2025’te Ferrini’nin ürettiği panjurların %78’i motorluydu. Panjur için boru motorun geliştirilmesi sektörde eski bir adım: Somfy, 1969’da panjur için boru motoru geliştirerek ilk elektrikli panjuru mümkün kıldığını belirtiyor [1].
Montaj ve belgeler
Panjurların güvenlik dâhil performans gerekleri TS EN 13659, rüzgâr yüklerine dayanımı TS EN 1932, motorlu ürünlerde kullanım emniyeti TS EN 12045 ile tanımlanır [2]. Avrupa’da bu standartlara dayanan CE işareti ve performans beyanı satışın ön koşulu; panjurda tip testi, fabrika üretim kontrolü ve beyan üreticinin sorumluluğundadır [3, 4, 5].
Montajın kendisi de bazı pazarlarda düzenlenmiş bir iş. Almanya’da panjur ve güneş koruma montajı 2020’den beri yeniden ustalık belgesi gerektiren bir zanaat ve teknik doküman ile eğitim belirleyici [6]. Rapor bu nedenle Almanca ve Fransızca montaj kılavuzu, rüzgâr sınıfı tabloları, kısa montaj videoları ve montaj sırasına göre etiketlenmiş paketleme öneriyor. Yurt içinde de bayilere ürün eğitimi, montaj videosu ve satış dokümanı sağlanması öneriler arasında.
Sık sorulan sorular
Panjurun rüzgâra dayanımı nasıl belirlenir?
Rüzgâr yükü deneyi EN 1932’ye göre yapılır [7]; panjur ve dış jaluziler için EN 13659 rüzgâr dayanımına ilişkin bir sınıflandırma tanımlar [8]. Sınıfların bofor karşılıkları ürün tipine ve üreticiye göre değişebildiği için [9], seçimde üreticinin beyan ettiği rüzgâr sınıfı esas alınmalıdır.
Kıyıda dikme ve lamel seçerken neye bakılmalı?
Atmosferik korozivite sınıfları TS EN ISO 9223 ile tanımlanır ve tuzluluk belirleyici etkenlerden biridir [10]. Alüminyum toz boyada QUALICOAT “Seaside” sınıfı kıyı uygulamaları için tanımlanmıştır [11]; bu sınıf daha derin ön dağlama ve ek korozyon testleri içerir [12]. Rapor, kıyıda “Seaside” onaylı boyanın ve uygun alaşımın şartnamede yer almasını öneriyor.

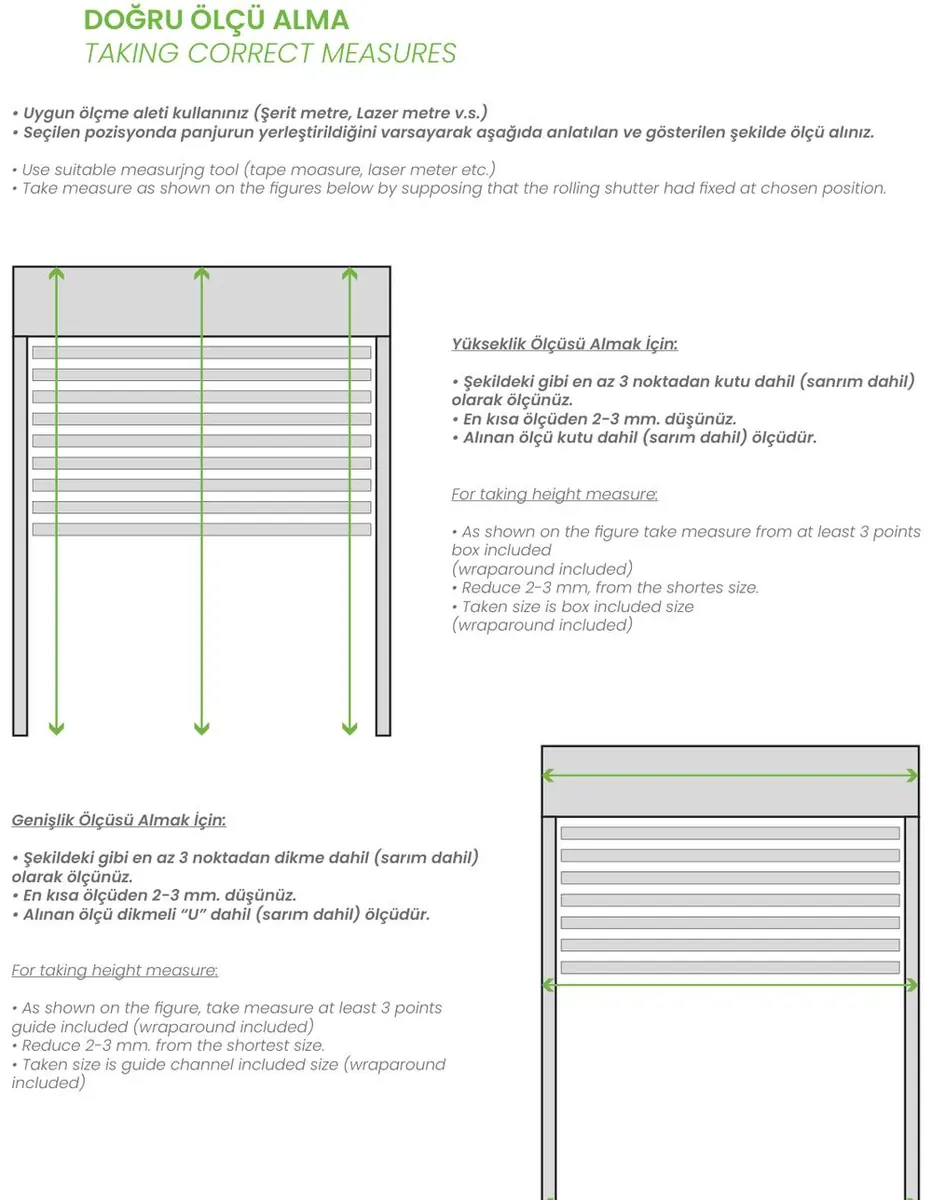

Ölçü alma ve montajın sorumluluğu kimde?
Raporda incelenen Avrupalı üreticilerin neredeyse tamamı ürünlerini yetkili bayi ve montajcı ağı üzerinden satıyor; ölçü alma, montaj, garanti ve satış sonrası hizmetin sorumluluğu bu kanalda [13, 14, 15]. Ferrini’nin verisinde de benzer bir yapı görülüyor: üretim, 2015’ten bu yana tek tek büyük alıcılardan çok sayıda bayi ve uygulayıcıya yayıldı; sipariş veren firma sayısı endeksi 100 → 206 oldu.
Kaynaklar
- Somfy Group, History, Tarihsiz sayfa, erişim 02.10.2026. https://www.somfy-group.com/en-en/group/history
- Türk Standardları Enstitüsü, TS EN 13659 Panjurlar – Güvenlik dâhil performans gerekleri; TS EN 1932 Dış güneşlikler ve panjurlar – Rüzgâr yüklerine dayanım; TS EN 12045, 2001–2015. https://intweb.tse.org.tr/Standard/Standard/StandardAra.aspx
- NLF Norm (Çekya ürün mevzuatı bilgi sistemi), EN 13659:2015 – harmonised standard kaydı, Tarihsiz sayfa, erişim 02.10.2026. https://nlfnorm.cz/en/ehn/5124
- EUR-Lex, Commission Decision 1999/93/EC (kapılar, pencereler, panjurlar, perdeler için uygunluk teyidi), 25 Ocak 1999, erişim 02.10.2026. https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=CELEX:31999D0093
- Genorma, EN 13561:2015 – External blinds and awnings, Tarihsiz sayfa, erişim 02.10.2026. https://genorma.com/en/standards/en-13561-2015/amp
- Deutsche Handwerks Zeitung, Erfolgreiche Evaluierung: Rolladenbauer bleiben meisterpflichtig, 2025, erişim 02.10.2026. https://www.deutsche-handwerks-zeitung.de/?p=366088
- CEN / Estonya Standardizasyon Merkezi; İsviçre Standardizasyon Derneği, EN 12045:2000 Power operated blinds and shutters – Safety in use; EN 1932:2013 External blinds and shutters – Resistance to wind loads, Katalog kayıtları, erişim 02.10.2026. https://www.evs.ee/en/evs-en-12045-2000
- CEN (Avrupa Standardizasyon Komitesi), CEN/TC 33, EN 13561:2015 External blinds and awnings; EN 13659:2015 Shutters and external venetian blinds – Performance requirements including safety, Ağustos 2015 (katalog kayıtları). https://iteh.es/catalog/standards/cen/49186b1d-7c1a-4bbc-9a04-f83572642c33/en-13659-2015
- BauNetz Wissen Sonnenschutz (Heinze GmbH), Windwiderstandsklassen, Tarihsiz sayfa, erişim 02.10.2026. https://www.baunetzwissen.de/sonnenschutz/fachwissen/bauphysik/windwiderstandsklassen-10299092
- ISO / Türk Standardları Enstitüsü, TS EN ISO 9223 Metallerin ve alaşımların korozyonu – Atmosferlerin korozivitesi, 2012. https://www.iso.org/standard/53499.html
- QUALICOAT, Specifications for a quality label for liquid and powder organic coatings on aluminium for architectural applications, 26. baskı, 01.01.2026. https://www.qualicoat.net/main/specifications.html
- Glass Times, Garnalex gains Qualicoat Seaside class licence, tarih doğrulanamadı, erişim 02.10.2026. https://glasstimes.co.uk/news/garnalex-gains-qualicoat-seaside-class-licence/
- KE Outdoor Design, KE Outdoor Design – Kurumsal web sitesi, Tarihsiz sayfa, erişim 02.10.2026. https://www.keoutdoordesign.com/en/
- Bubendorff, Bubendorff – Kurumsal web sitesi, Tarihsiz sayfa, erişim 02.10.2026. https://www.bubendorff.com/
- markilux GmbH + Co. KG, markilux company information (facts), Tarihsiz sayfa, erişim 02.10.2026. https://www.markilux.com/en-ch/facts
